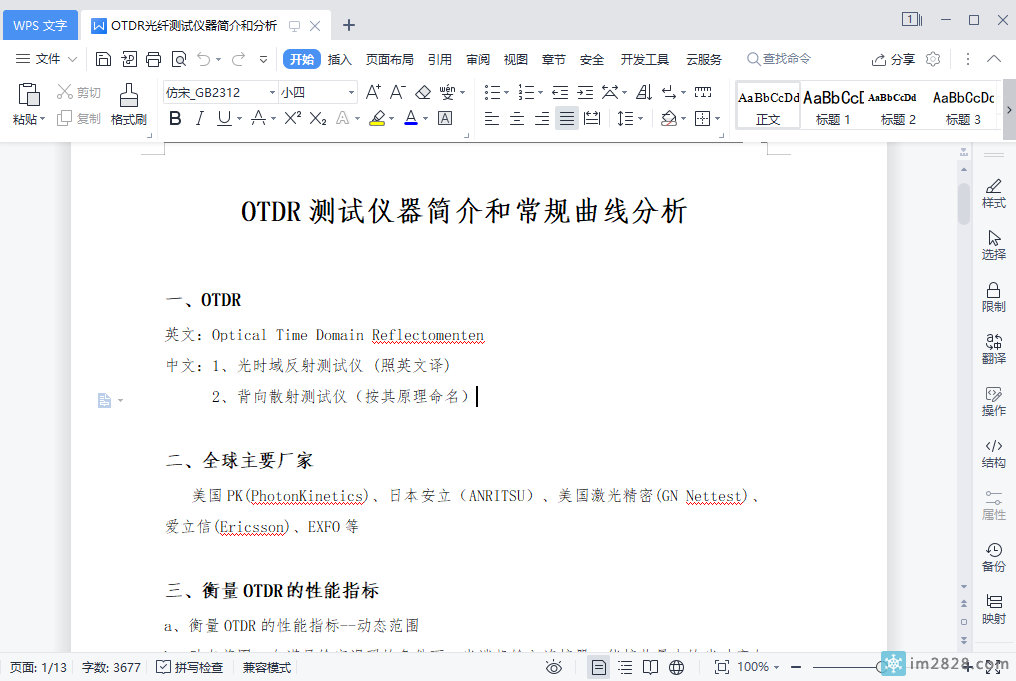

OTDR光时域反射测试仪的使用及分析 教程 下载

一、OTDR
英文：Optical Time Domain Reflectomenten
中文：1、光时域反射测试仪 (照英文译)
2、背向散射测试仪（按其原理命名）

二、全球主要厂家
美国PK(PhotonKinetics)、日本安立（ANRITSU）、美国激光精密(GN Nettest)、爱立信(Ericsson)、EXFO等

三、衡量OTDR的性能指标
a、衡量OTDR的性能指标--动态范围
b、动态范围：在满足给定误码的条件下，光端机输入连接器，能接收最大的光功率与最小光功率电平值（接收灵敏度）之差。
c、动态范围越大，所能测试距离越长

四、OTDR的功能
a、测试光纤的长度；
b、测试光纤的衰减系数（波长850nm、1310nm、1550nm、1625nm）；
c、测试光纤的接头损耗；
d、测试光纤的衰减均匀性；
e、测试光纤可能有的异常情况（如有台阶，曲线异常等）；
f、测试光纤的回波损耗(ORL)；
g、测试光纤的背向散射(BKSCTR COEFF)；

五、OTDR的基本原理-瑞利散射、菲涅尔反射
a、瑞利散射：光波在光纤中传输，沿途受到直径比光波长还小的散射粒子的散射；瑞利散射具有与短波长的1/λ4成反比的性质，即：ar=A/λ4，式中比例系数A与玻璃结构、玻璃组成有关
b、菲涅尔反射：光波在两种折射率不同的煤质界面会形成反射，其反射能量约占总能量4%；
