PCIE1.0、PCIE2.0、PCIE3.0、PCIE4.0、PCIE5.0、PCIE6.0最大速度速率及计算方式

PCIE1.0、PCIE2.0、PCIE3.0、PCIE4.0、PCIE5.0、PCIE6.0最大速率及计算方式

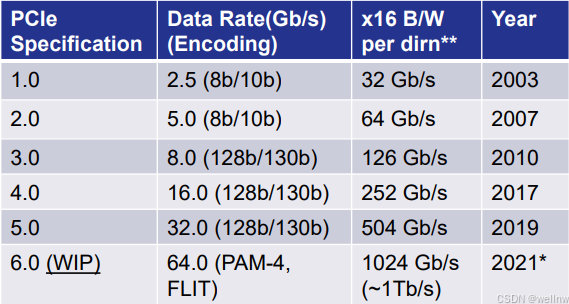

PCIE 最大速率表

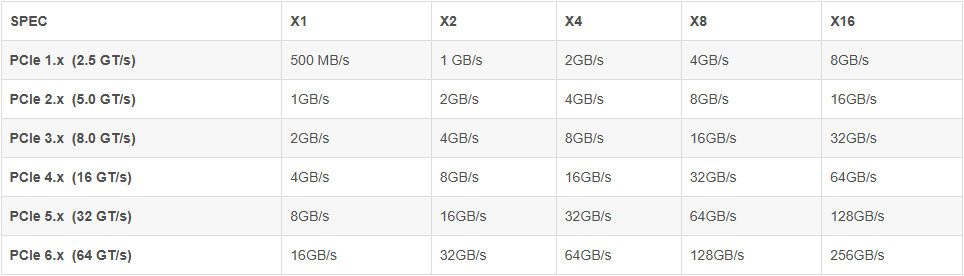

全双工速度：

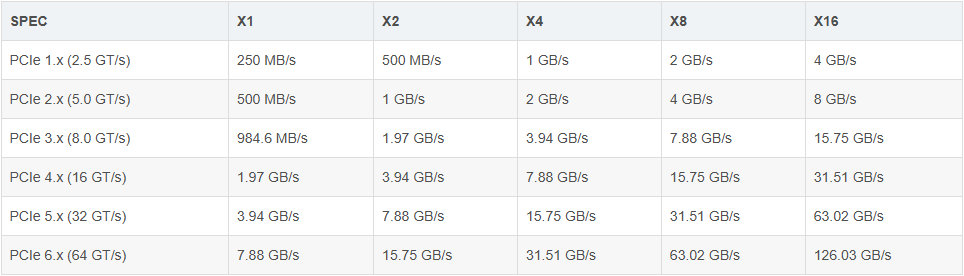

半双工速度：

PCIe 链路吞吐量计算方法
吞吐量 = 速率 * 带宽 * 2方向(全双工) * 编码方式

以下为全双工计算方式：
PCI-e2.0 协议支持 5.0 GT/s，即每一条Lane 上支持每秒钟内传输 5G个bit；但这并不意味着 PCIe 2.0协议的每一条Lane支持 5Gbps 的速率。为什么这么说呢？因为PCIe 2.0 的物理层协议中使用的是 8b/10b 的编码方式。 即每传输8个bit，需要发送10个bit；这多出的2个bit并不是对上层有意义的信息。那么， PCIe 2.0协议的每一条Lane支持 5 * 8 / 10 = 4 Gbps 的速率。以一个PCIe 2.0 x8的通道为例，该链路的吞吐量=5GT * 8 * 2 * 8/10 = 64 Gbps = 8GB/s。

PCI-e3.0 协议支持 8.0 GT/s, 即每一条Lane 上支持每秒钟内传输 8G个Bit。而PCIe 3.0 的物理层协议中使用的是 128b/130b 的编码方案。 即每传输128个bit，需要发送130个bit。那么， PCIe 3.0协议的每一条Lane支持 8 * 128 / 130 = 7.877 Gbps = 984.6 MB/s 的速率。以PCIe 3.0 x8的通道为例，该链路的吞吐量= 8GT * 8 * 2 * 128/130 = 126.031 Gbps = 15.754 GB/s。
