SDH中的2M接协议转换器的测试方法和接线方法

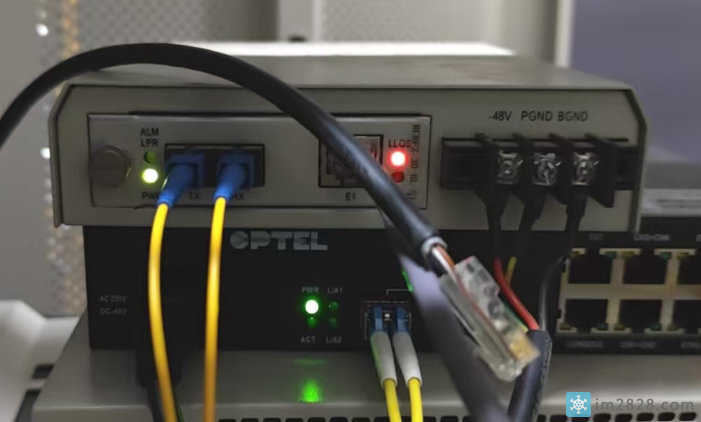

今天上午，有个客户报故障，到基站一看，SDH连接的协议转换器上提示LLOS告警，我去客户侧一看，提示RLOS告警，看来是SDH发送出了问题。

由于我和同事不太明白这个东西，邀请了经理前来指导。

从SDH出来的2M线是一对网线，也就是2根，其中一根发送，一根接收。

用二级管测试其中一根网线中的任意一对，二极管会亮，比如把白橙和橙色分别接到二极管的2个针脚上，这样表示这根网线就是发送数据用的。

再用二级管测试到协议转换器的网线，这根网线一般使用 白橙 橙色 白蓝 蓝色这2对，亮灯的表示客户端发送过来的数据。

最后将SDH发送的网线和客户端接收的网线链接，颜色对颜色，白色对白色接一起（SDH发送的网线由于二极管会亮灯，所以用二极管测试网线的那2对，必须接不亮灯的那一对）

再将客户端发送的那一对（二极管测试客户端这一边二极管亮灯的这一堆）和SDH接收的网线链接，也是颜色对颜色，白色对白色接到一起。

此时查看协议转换器的告警应该熄灭，维修完成。
