SDH中的2M接法 2M线序（双根网线版2M线） 接 同轴电缆接头的方法

最近某公司用的我们公司的SDH的2M业务，SDH的2M出来以后接光端机，光端机坏了，也一时买不到备用光端机，只好在他们公司放了一台SDH，从SDH的2M口出来以后直接接他们的设备。

SDH的2M线有两种，一种是一根SDH出来是2根网线，一种是一根SDH出来是8根同轴电缆。

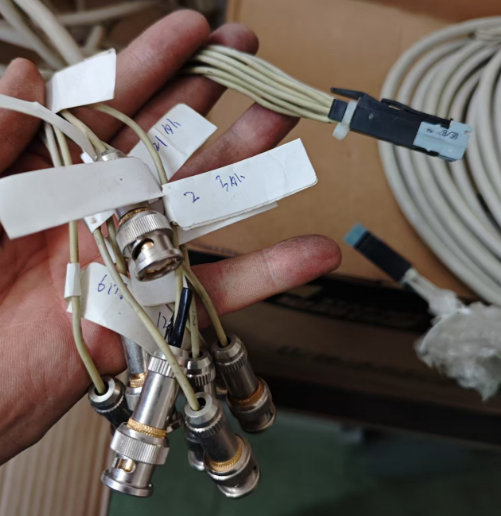

SDH的2M同轴线：

SDH的2M2根网线：

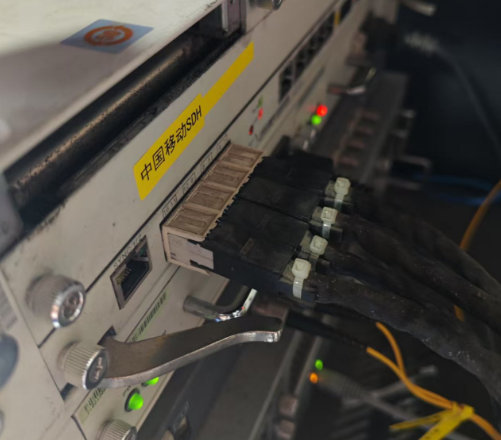

SDH的2M接口：

为了省事，我们选用了2根网线的版本。

SDH一共有4个2M接口，每个接口可以出4个业务，最多16个业务。

其中以1口为例，一共可以接4个业务，出来的2根网线对应的2M线序为：1棕 2绿 3橙 4蓝，一根网线是发送，一根网线是接收，发送的网线的比如橙色和白橙用二极管连接，二极管会亮。

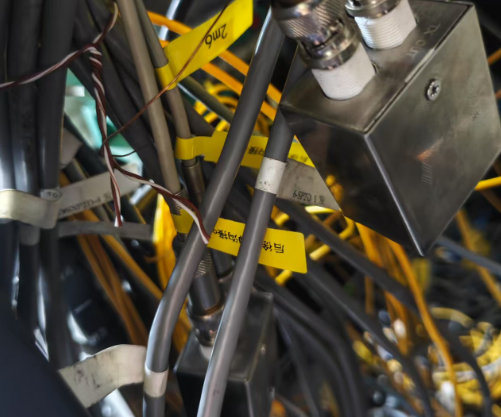

同理可证，客户端的设备出来的2个同轴接口，客户设备的发送接二极管也亮，接法就是：SDH的发送 接 客户端的接收，SDH的接收 接 客户端的发送 就可以了。

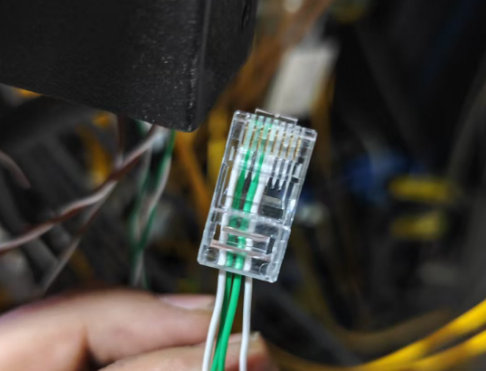

如下图：SDH出来的2M线，在水晶头上的接法是，12是发送 45是接收。

如上图所示，我们接的 12是白绿 绿色 45是 绿色白绿，当时业务不通，我们把所有的接线方式都组合了一遍，比如(12白绿 绿色 45白绿 绿色)，(12绿色 白绿 45绿色 白绿)，(12绿色 白绿 45白绿 绿色)这些接法，后来发现是SDH上行板坏了导致不通，和接法没啥关系，所以这个接法按上图所示就可以了。
