因英雄联盟卡而引发的关于游戏FPS问题的研究与探讨（三）
在因英雄联盟卡而引发的关于游戏FPS问题的研究与探讨（二）里，已经和大家分享了fps到底是什么东西，以及如何观察网络游戏fps不稳定到底是网络方面问题引起，还是本机问题引起的一些方法！
注：网络方面问题引起特指（路由->光纤收发器->电信机房->互联网路由节点->英雄联盟服务器机房->影响联盟服务器）这一大串东西！
这篇文章主要是想和大家分享，如何通过一些方法，快速且准确的锁定到英雄联盟游fps不稳定或“卡”的故障范围！
核心逻辑依据：木桶原理，也就是说某个游戏出问题了，一定是某个游戏所需要的资源，或者性能有瓶颈出现，只是目前我们不知道瓶颈在哪里而已，所以我们需要逐步排除。考虑到操作成本问题，我们从最容易排除的环节入手。
我以熟悉的nVidia显卡并且假设网吧是有盘环境来模拟整个推论过程！
1、先看看是不是显卡性能不足导致的。
按照如下设置，改好你的系统设置，然后用GPU-Z记录显卡的GPU使用率，假如你全屏玩游戏，GPU使用率一局下来都没超过80%，则证明你的显卡性能是足够的，所以显卡不会是瓶颈，否则反之；
安装nVidia显卡驱动时，不要安装节电模块“Feforce Experience”，目的是释放显卡性能；

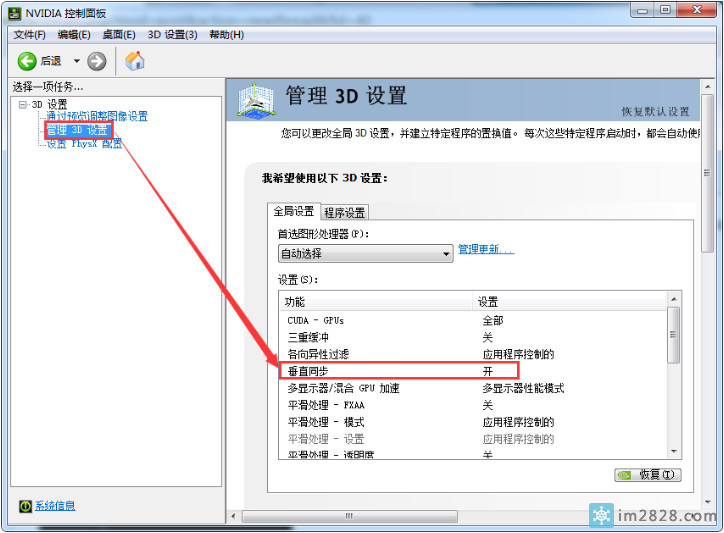

nVidia控制面板->3D设置->管理3D设置->垂直同步，设置为开，目的是让显卡处于一个稳定状态或者说可被观察的状态，就让它工作在60fps的状态下，看看GPU使用率是否会跑满，如果60fps都会跑满，那显卡性能一定是不太满足这个游戏的；

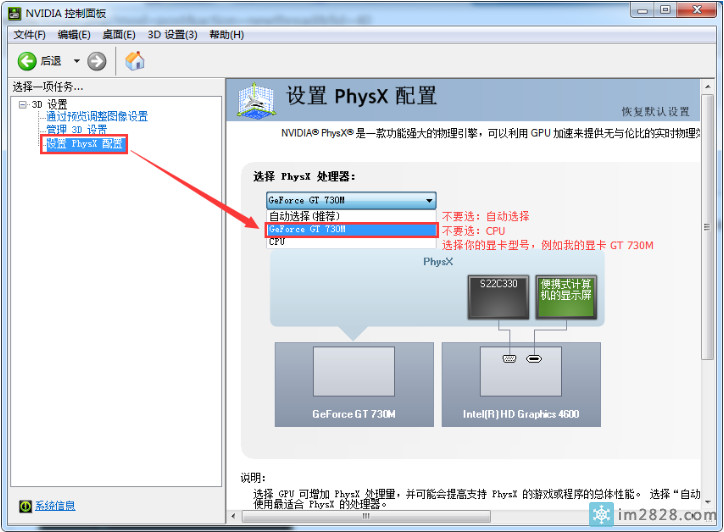

nVidia控制面板->3D设置->配置PhysX设置，选择PhysX处理器，选择显卡型号。目的是不让CPU参与游戏的绘图、渲染工作，这些工作强制要求让GPU去做。

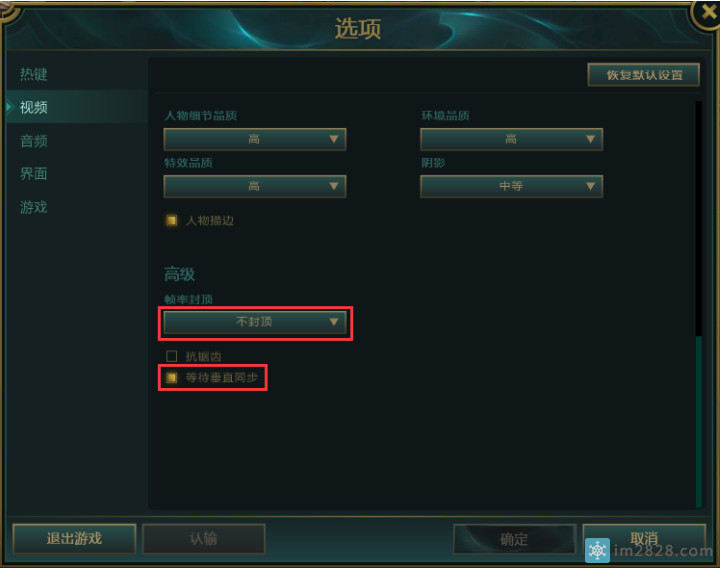

英雄联盟游戏设置->视频->帧率封顶：选择“不封顶”，并勾选下面的“等待垂直同步”。目的是把性能控制问题交给显卡，比起腾讯，我更相信那些显卡公司的驱动！

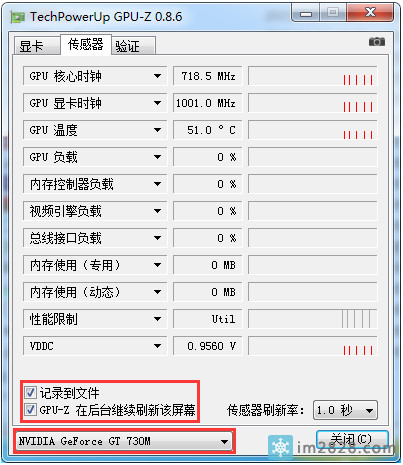

然后一切都设置好了，开启GPU-Z，并勾选记录日志。
然后就开始玩游戏，在你玩游戏的过程中，日志会每隔1秒记录1次显卡的状态，等你玩完游戏就知道显卡是否存现过性能不足的情况，在日子中，以逗号分割，第5列记录的就是每一秒的GPU使用率，看他是否经常出现>80%的情况，如果是，则证明显卡性能偏低了，估计要买好一点的显卡。因为lol硬件要求其实并不是非常高，如果玩lol，在60fps下GPU使用率都能达到80%，那玩其他要求高一点的游戏，估计是必卡无疑了！
2、不是显卡，会不会是CPU高呢？
同样，你可以基于上面显卡的设置下，再检查主板BIOS中是否开启了节能，如果开着，则需要关闭，下面这篇文章里记录了一些主板BIOS节能的名称，可以做为参照。
新配的客户机容易随机出现自动重启、游戏卡问题？不妨优化下BIOS中节能技术！
http://www.clxp.net.cn/thread-1504-1-1.html
(出处: 死性不改BBS)
接下来，你需要使用性能计数器，建立一个CPU使用时间收集器，来记录你在玩游戏期间CPU的使用率情况，假如你在玩游戏期间，CPU使用率持续100%，我觉得要么是CPU性能不足，要么是有其他东西占用CPU效能太多。

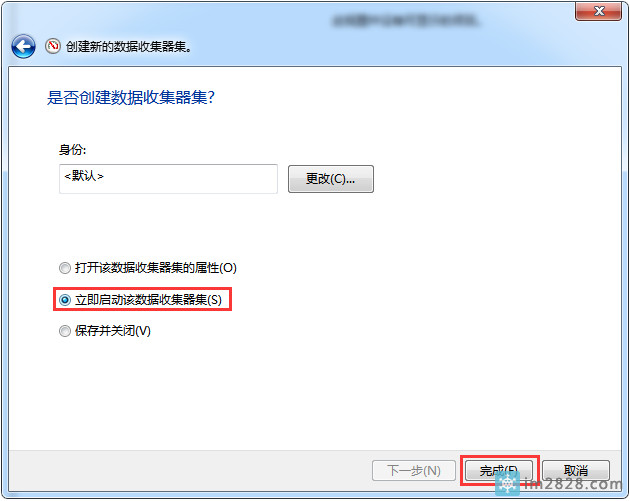

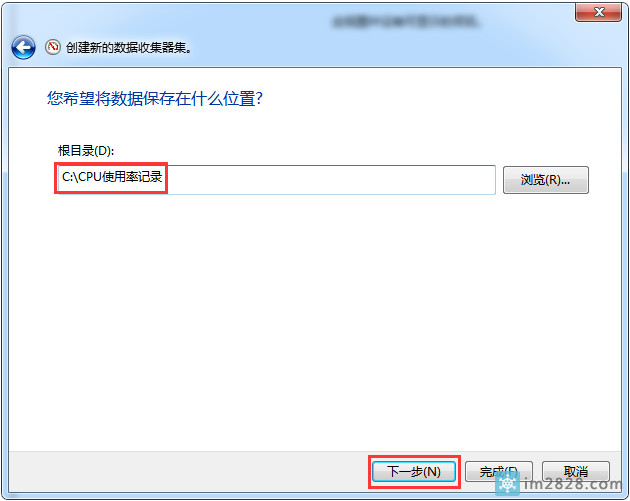

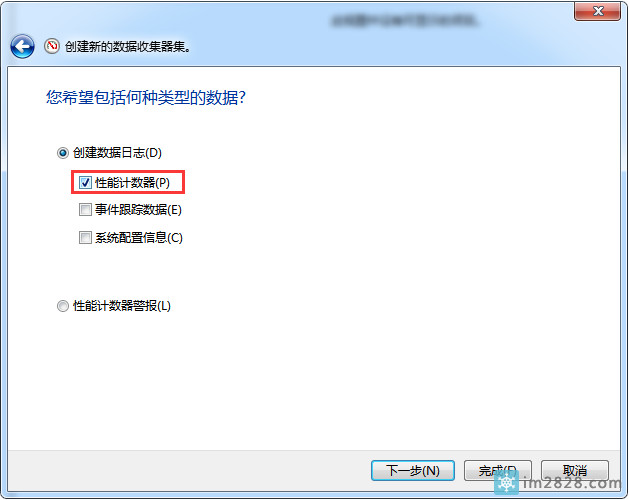

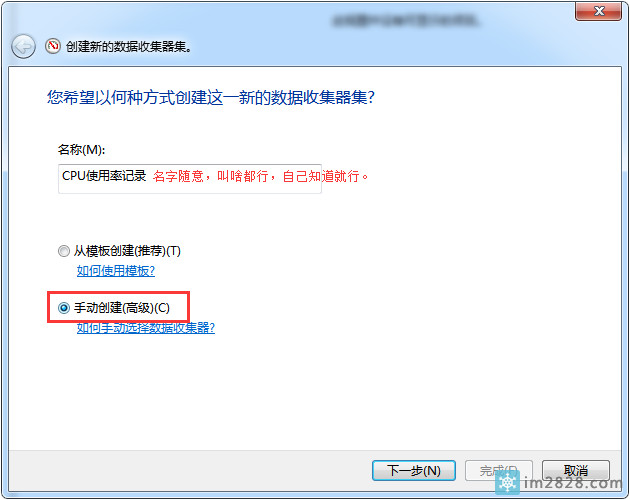

CPU使用时间或CPU使用率收集器设置方法如下图，照着做就行了！首先打开性能计数器。

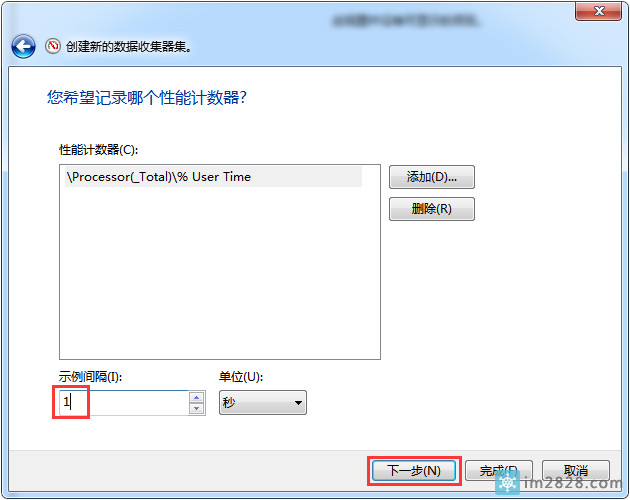

下图说明一下，当你在上图的界面点下一步了，默认展现的计数器列表有个Processor（就是处理器的意思），然后你点击Processor右侧的向下箭头，就可以找到%User time了。

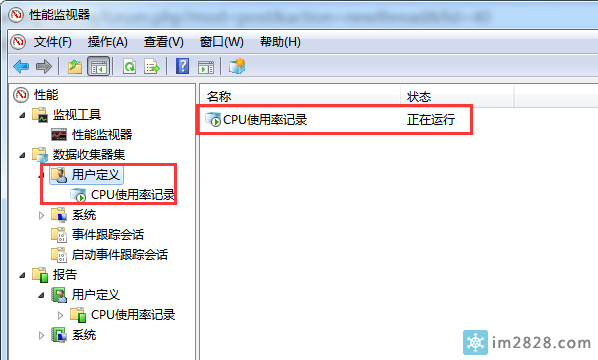

收集器已经建好了，他已经在记录cpu使用率了，接下来就是全屏玩游戏，游戏玩完了，回来看看cpu使用率的记录。

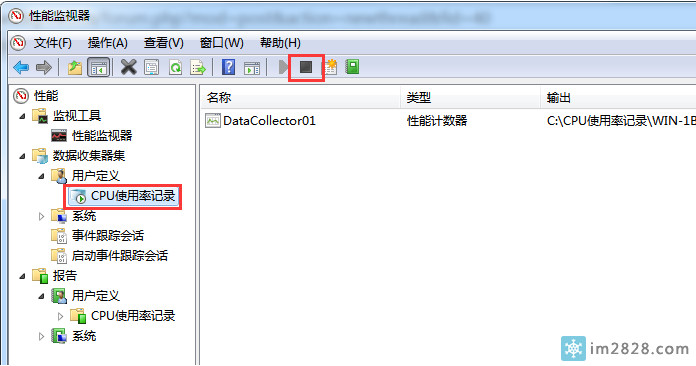

游戏玩完了，然后点击你新建的收集器，并停止记录。

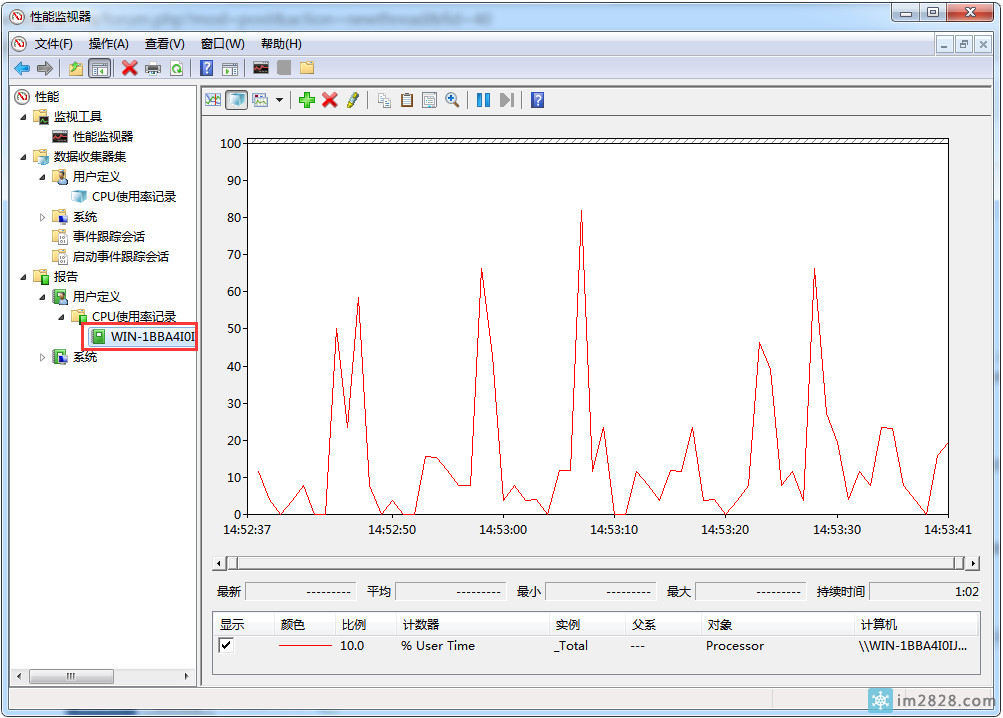

然后在下图的界面，就可以看到你的cpu使用率曲线了，如果cpu一直持续在100%，说明cpu很忙，有可能会成为fps不稳定的因素之一。
3、如果不是CPU呢？那会不会是硬盘？

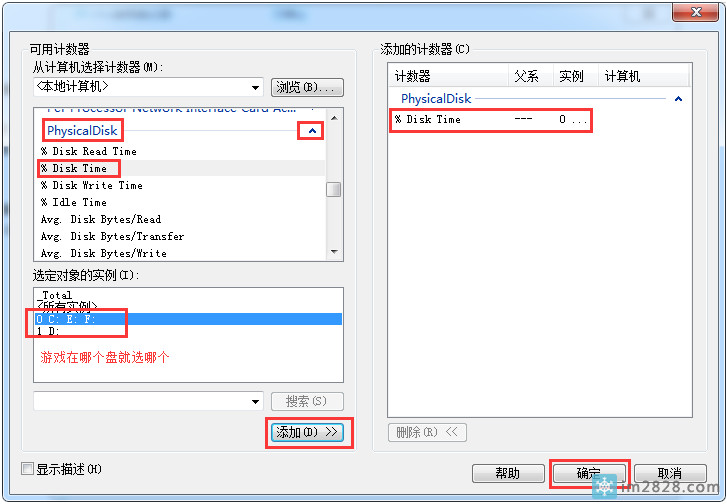

我们假设环境是有盘，那么我们还是可以通过建立性能收集器的方式，来记录游戏过程中，磁盘的工作时间，整体的操作步骤和建立cpu使用率收集器的方式相同，就是在选择计数器时，需要按照下图来选，记录整个物理硬盘的工作时间。
计数器选择PhysicalDisk，然后选择%disk time，就是磁盘工作时间。假如游戏过程中，磁盘工作时间经常处于100%，说明磁盘太忙，可能有程序在读写硬盘，也可能是硬盘有故障等等，导致的fps不稳定。
事实上，在有盘环境下 ，英雄联盟fps不稳定，大致就这么几大类了，而实际上本质都是“资源不够用”才fps不稳定的。
这里再总结一下基础原理：
用户从硬盘上，启动了一个叫英雄联盟LOL的游戏程序，游戏程序需要显示出游戏界面，并且允许用户操作，于是其他硬件开始了一系列的协作；
CPU解析英雄联盟这个程序的指令，发现需要读取数据，于是他就命令硬盘控制器，去硬盘上找数据，找到数据之后交给内存；
同时CPU又告诉显卡，游戏的画面数据都在内存里，显卡你拿去处理吧；
于是显卡把绘图、渲染图像所需的资源放到自己的显存里，然后由GPU解析这些资源数据，并显示到显示器上；
而LOL是个网络游戏啊，于是CPU又告诉网卡，有数据包需要你处理，于是网卡又将数据包从本机发送到英雄联盟服务器上，服务器收到数据又返回到网卡上；
网卡又把数据交换给内存，然后CPU再根据英雄联盟的程序要求，再去协作其他硬件，进行交互，以上电脑前面的玩家玩的很爽……
所以说，整个游戏的过程其实是非常复杂的，但受限于我们的认知，我们只能通过一些简单，高效的方法，去了解黑盒里的东西，通过检测输入和输出来判定哪个环节是不是出现了问题。
我这里只提供一个基础思路，这个思路理解了，加上你对无盘的理解，自然就可以判定是不是无盘哪里的问题，虚拟盘哪里的问题之类的……
