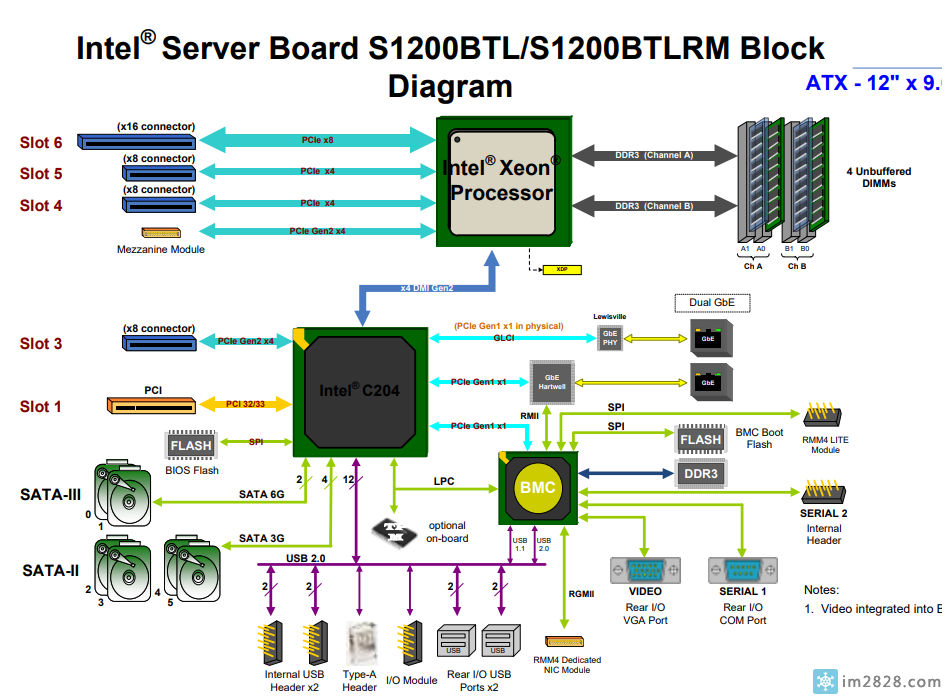

Intel服务器主板 Server Board芯片组连接构造图，你懂得哪些接口是直连CPU的吗（进来学）

看到太多服务器配着机械硬盘，大内存，SATA硬盘， 就把这个基础概念发出来。

服务器芯片组跟消费级芯片组的最大区别是什么。
INTEL现在把芯片组分成两类，一类是FOR SERVER，一类是FOR DESKTOP， 简单说就是服务器芯片组和消费级芯片组。

最大的区别，服务器原生具有直连CPU得PCI-E通道，不需要分割，每个芯片组支持的分割情况也不同，比如C200就是8+4+4。

而消费级芯片组原生只有一条PCI-E 16X给显卡，4X给核显。如果想要分割，必须增加第三方芯片，原生并不支持分割。

换句话说，如果你要用PCI-E 3.0 直连CPU的设备，比如万兆网卡，U2 M2 PCI-E的SSD，就只能选择服务器芯片组。

这是N年前的1155了， 原生支持8+4+4的分割。这是Z170 Z270 Z370 Z390做不到的。

INTEL就是这样把SERVER 芯片组定义的。

网友 飞去来_hnnwu 提问：分割 是啥意思？

作者 sunwaynet：简单点说，比如Z370 原生支持一个16X 一个4X（给核显的，等于不存在），那么你想接3个PCI-E 3.0 4X的SSD，怎么办，就得把那个16X 分割。 SERVER芯片组的意义本来就在于此。
